TASSELLO NYLON PROLUNGATO 6 ALI
Descrizione

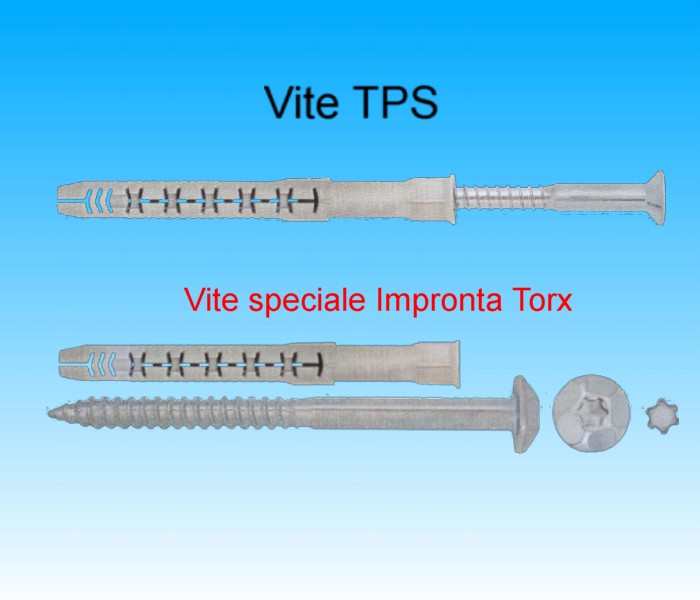

– Tassello prolungato in nylon con bordo svasato a 6 alette simmetriche antirotazione.
– Ideale per fissaggi leggeri e medio-leggeri su: calcestruzzo, mattone pieno, semipieno e forato.
Caratteristiche
TABELLA RESISTENZA ULTIMA MEDIA (Nu,m)
La diversità di materiali laterizi esistenti può determinare valori di Nu,m diversi da quelli riportati in tabella.
| Diam. (mm) | Calcestruzzo C20/25* (daN)** | mattoni pieni (daN) | mattoni forati doppio UNI (daN) |
| Nu,m | Nu,m | Nu,m | |
| 8 | 400 | 210 | 180 |
| 10 | 520 | 350 | 300 |
Si consiglia l’adozione di un adeguato coefficiente di sicurezza, variabile secondo i casi (coeff. consigliato = 5).*:C20/25=250 kg/cm2
1daN = 1kg circa
| D x L (mm) | Prof. Foro (mm) | Diam. Foro (mm) | Dim. Viti (mm) | Spess. Max Serr. (mm) | ARTICOLO | ||||
| Senza vite | Con vite TX | Con vite PZ | |||||||
| 8 x 80 | 80 | 8 | 5,5 x 85 | 10 | T912 408 080 | TX.30 | T912 508 080 | PZ.3 | T912 308 080 |
| 8 x 100 | 100 | 8 | 5,5 x 105 | 30 | T912 408 100 | T912 508 100 | T912 308 100 | ||
| 8 x 120 | 120 | 8 | 5,5 x 125 | 50 | T912 408 120 | T912 508 120 | T912 308 120 | ||
| 10 x 80 | 80 | 10 | 7,0 x 85 | 10 | T912 410 080 | TX.40 | T912 510 080 | PZ.4 | T912 310 080 |
| 10 x 100 | 100 | 10 | 7,0 x 105 | 30 | T912 410 100 | T 912 510 101 | T912 310 100 | ||
| 10 x 115 | 115 | 10 | 7,0 x 120 | 50 | T912 410 115 | T912 510 115 | T912 310 115 | ||
| 10 x 135 | 135 | 10 | 7,0 x 140 | 70 | T912 410 135 | T912 510 135 | T912 310 135 | ||
| 10 x 160 | 160 | 10 | 7,0 x 165 | 80 | T912 410 160 | T912 510 160 | T912 310 160 | ||
| 10 x 200 | 200 | 10 | 7,0 x 205 | 110 | T912 510 200 | T912 310 200 | |||
Modo d’uso
IMPORTANTE PER L’ACQUIRENTE: Le caratteristiche tecniche sopra riportate sono state determinate attraverso metodi di prova standard; tuttavia il cliente dovrà svolgere test propri per determinare se i prodotti sono adatti all’uso che intende farne. La PANFIX Italia S.r.l. pertanto, non accetta nessuna responsabilità diretta o consequenziale per danni da applicazioni improprie o non conformi alle istruzioni fornite. L’acquirente deve preventivamente accertare l’idoneità del prodotto all’uso al quale intende destinarlo, assumendosi ogni responsabilità derivante dall’uso stesso.
